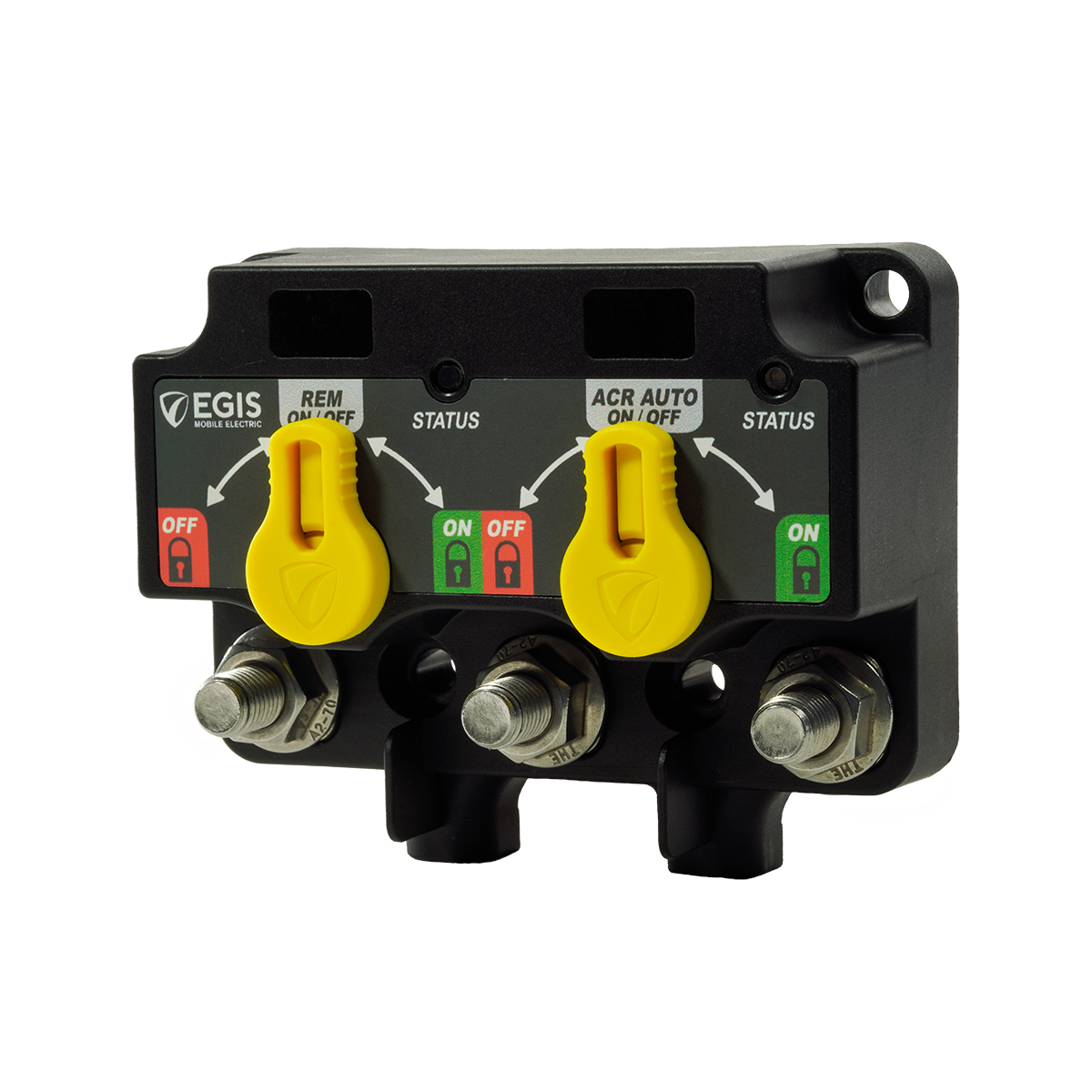

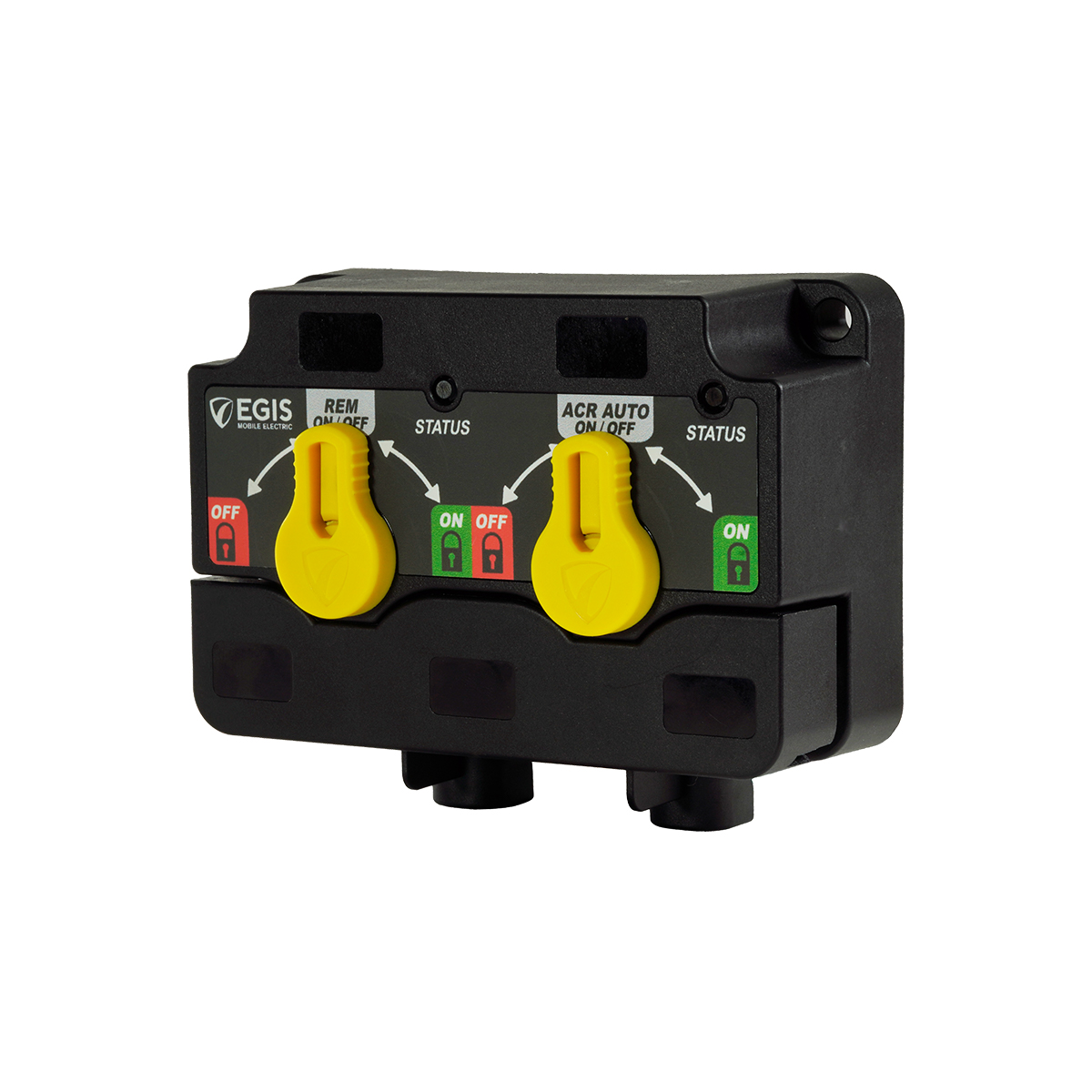

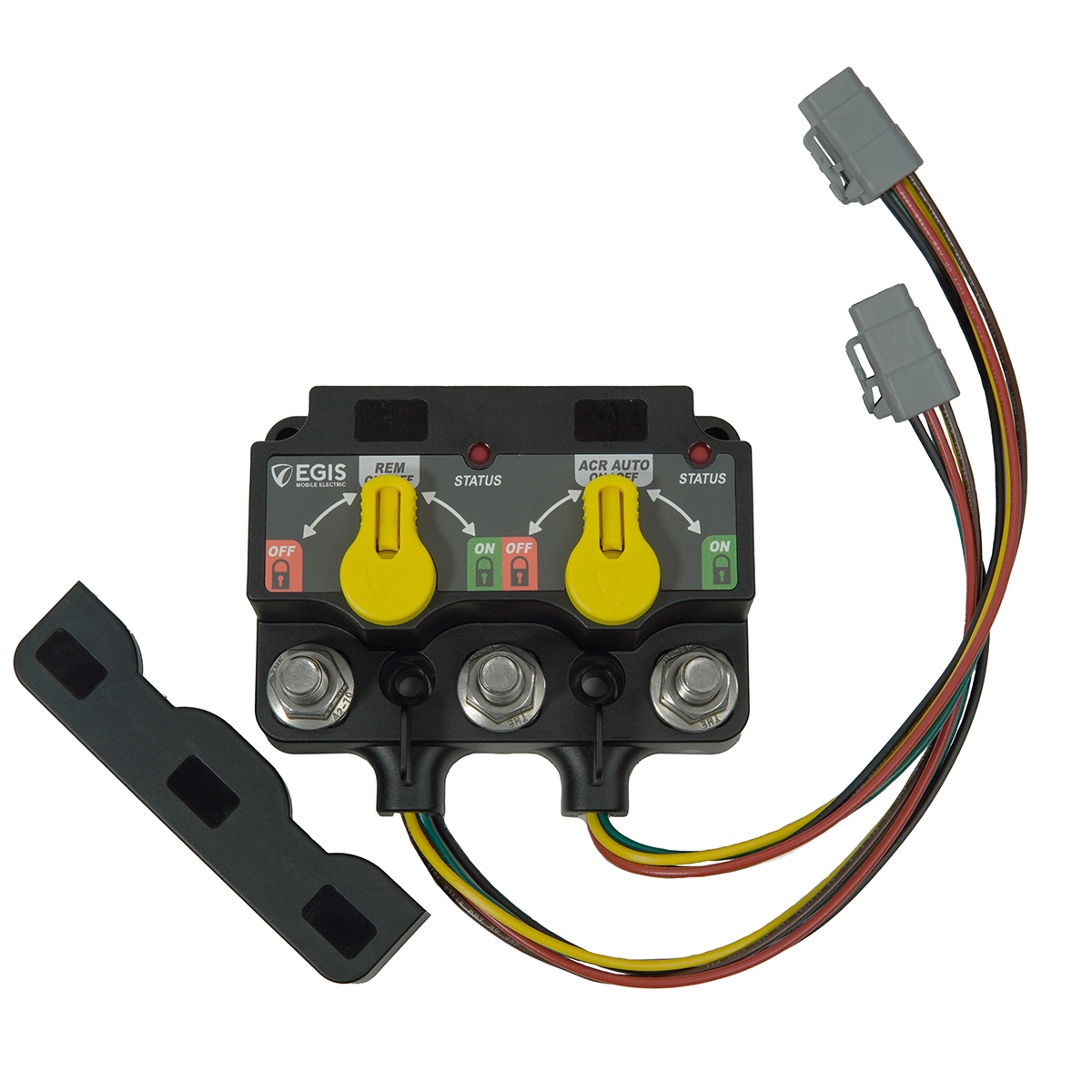

Apresentamos a solução definitiva para o gerenciamento de energia em sistemas com três bancos de bateria: o Relé de Carga Duplo Programável EGIS XD 8720. Este módulo avançado foi projetado para replicar e superar as funções de setups tradicionais que usam múltiplas chaves e relés, integrando tudo em uma única unidade compacta e inteligente.
Fabricado nos EUA, ele substitui com elegância a complexidade de se instalar vários componentes, eliminando cabos de interligação externos, os custos associados e o risco de que essas conexões se soltem com a vibração. O resultado é uma instalação mais limpa, segura e confiável.
Utilizando a tecnologia de relé biestável de consumo ultrabaixo, com certificação IP67 (à prova d’água) e “Ignition Protected”, este módulo oferece o máximo em segurança, eficiência e confiabilidade, mesmo nos ambientes mais severos.
Principais Funções e Benefícios (Revisados com Novos Dados)
Substitui Múltiplos Componentes: Um único módulo EGIS XD 8720 substitui dois relés individuais de alta corrente e suas chaves de controle. Isso reduz significativamente o espaço necessário no painel, elimina o custo com cabos e terminais de interligação e oferece um controle manual claro e intuitivo.
Gerenciamento Completo para 3 Bancos de Bateria: A solução perfeita e integrada para embarcações com motor de partida, banco de baterias de serviço e um terceiro banco para equipamentos como guinchos, som ou propulsores de proa.
Sistema Expansível: O design modular permite a conexão com outros relés da série XD (duplos ou simples) através de barramentos de interligação (Link Busbars), permitindo criar sistemas de gerenciamento para 4, 5 ou mais bancos de bateria de forma organizada.

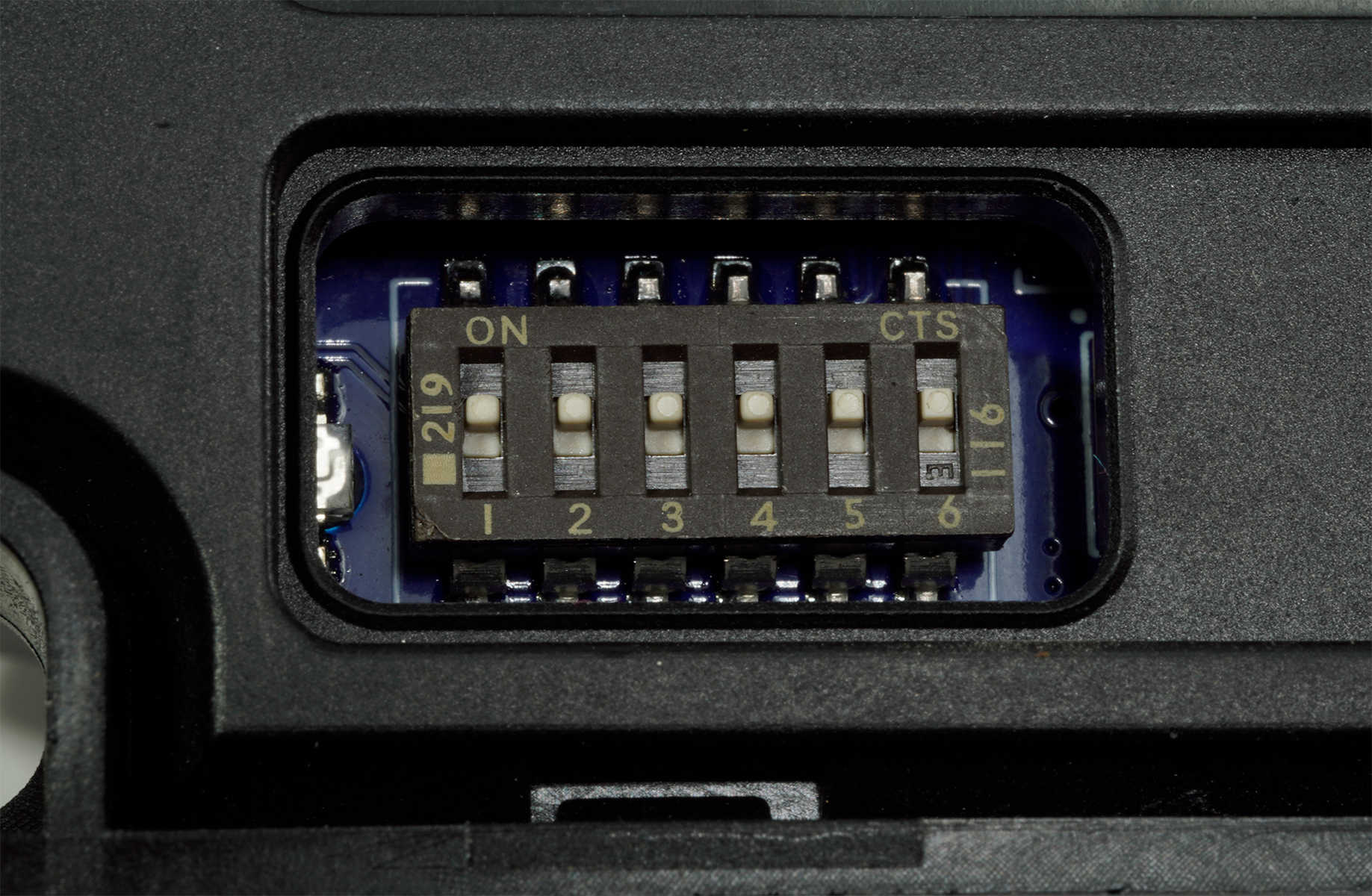

Dois Relés Independentes e Programáveis: Cada um dos dois relés internos pode ser programado individualmente via DIP Switches, permitindo ajustar as tensões de conexão/desconexão para diferentes tipos de bateria (Lítio, AGM, etc.) em cada banco.
Controle Manual Total: Cada relé possui seu próprio botão giratório de 3 posições (Automático / Ligado Forçado / Desligado Forçado), dando ao usuário controle absoluto sobre o estado de cada banco de bateria.
Capacidade de Corrente Extrema por Canal: Cada um dos dois relés suporta correntes contínuas de até 500A e picos de até 1600A, sendo capaz de lidar com os maiores bancos de bateria e os inversores mais potentes.
Especificações Técnicas
Elétricas:
Tensão de Operação: 8.0 – 36.0 Vdc (Seleção automática para sistemas 12V/24V)
Proteção Contra Sobretensão (5 seg): 17.0 Vdc (em 12V) / 34.0 Vdc (em 24V)
Consumo em Standby: 1.3 mA por relé
Consumo ao Mudar de Estado (20 mseg): 5.0A (em 12V) / 3.0A (em 24V)
Capacidade de Corrente (por Relé):
Com cabos 2/0 AWG (Pico 30s / Interm. 5min / Contínuo): 1000A / 400A / 225A
Com cabos 4/0 AWG (Pico 30s / Interm. 5min / Contínuo): 1100A / 400A / 300A
Com 2x cabos 4/0 AWG (Pico 30s / Interm. 5min / Contínuo): 1600A / 700A / 500A
Mecânicas e Físicas:
Durabilidade (comutando 300A): 50.000 ciclos
Durabilidade Mecânica (sem carga): 1.000.000 de ciclos
Torque Máximo do Terminal: 11.3 N-m (120 in-lbs)
Ambientais e Certificações:
Temperatura de Operação: -40°C a 105°C
Índice de Proteção: IP67 / IP6K9K
Certificações: SAE J1171 / ISO 8846 (Ignition Protection), CE, ABYC E-11
