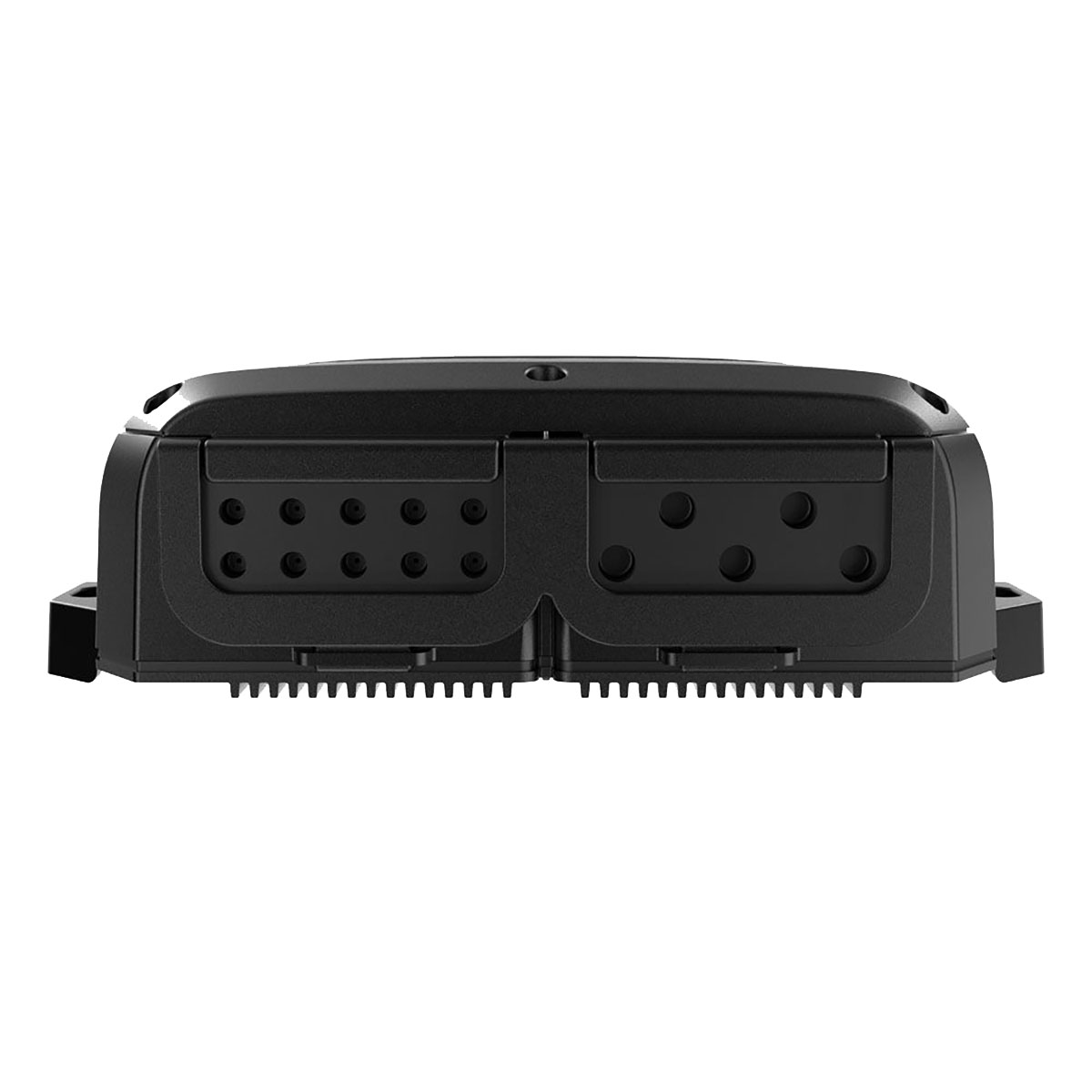

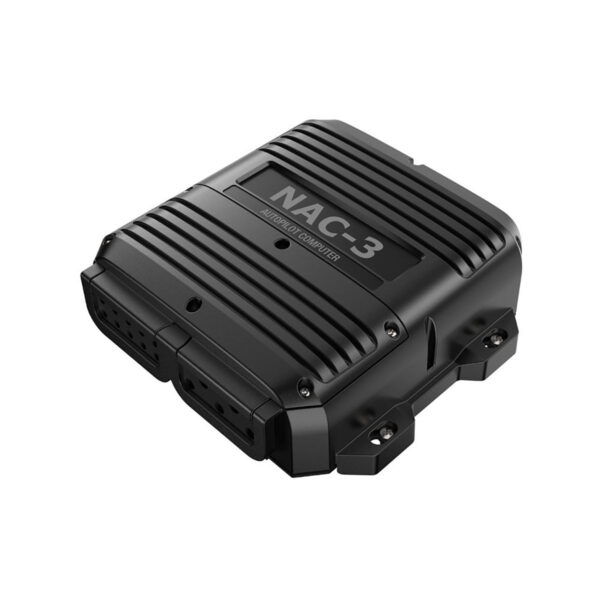

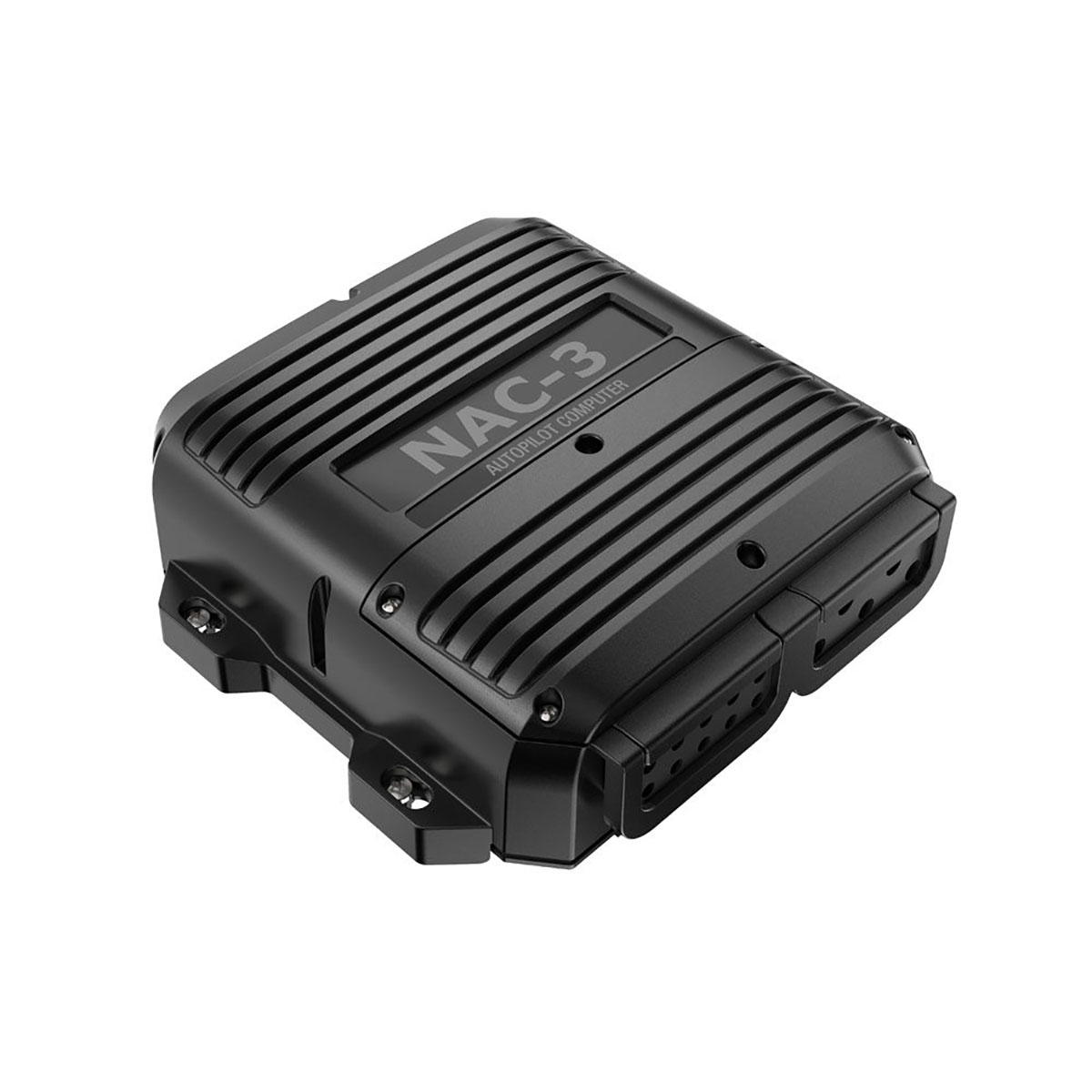

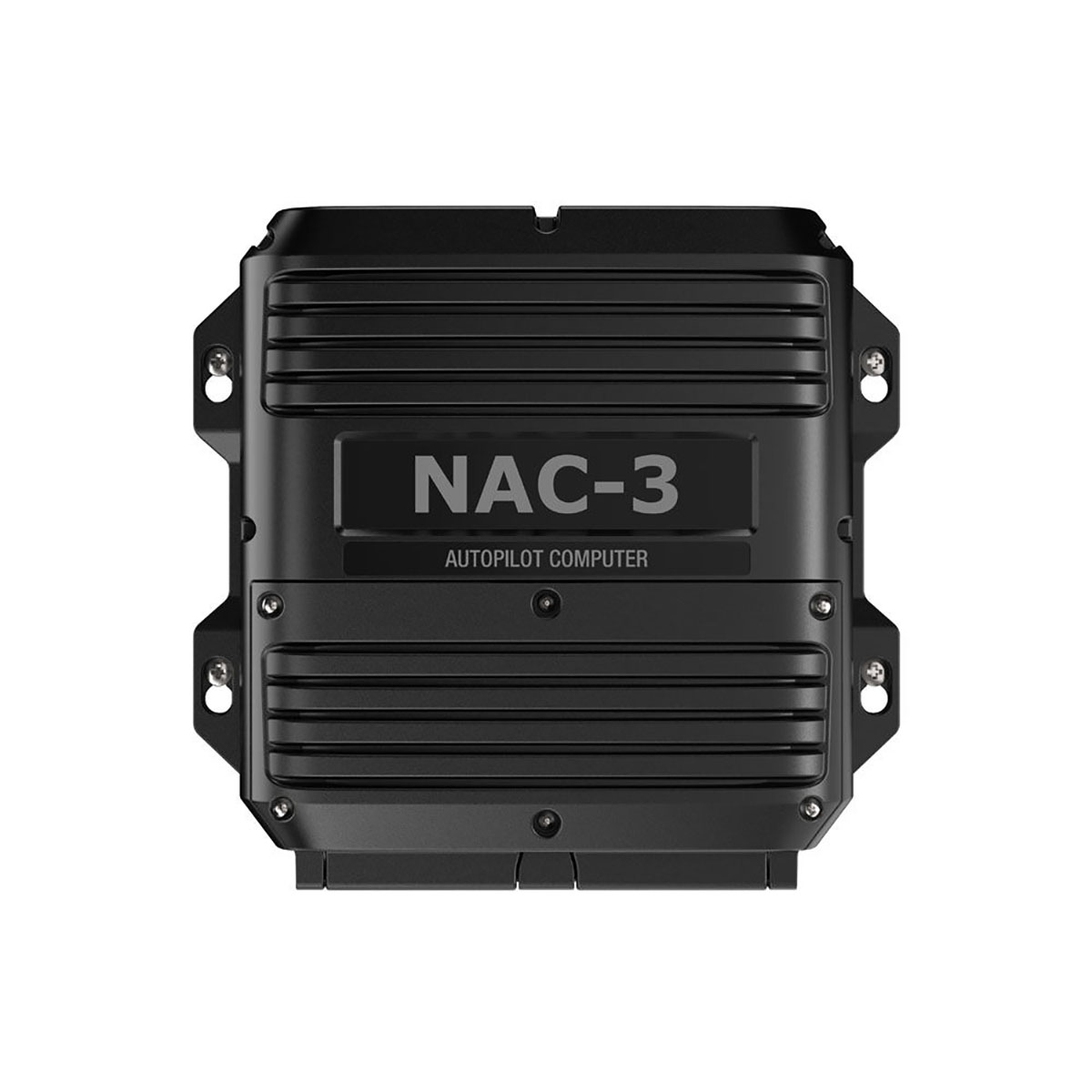

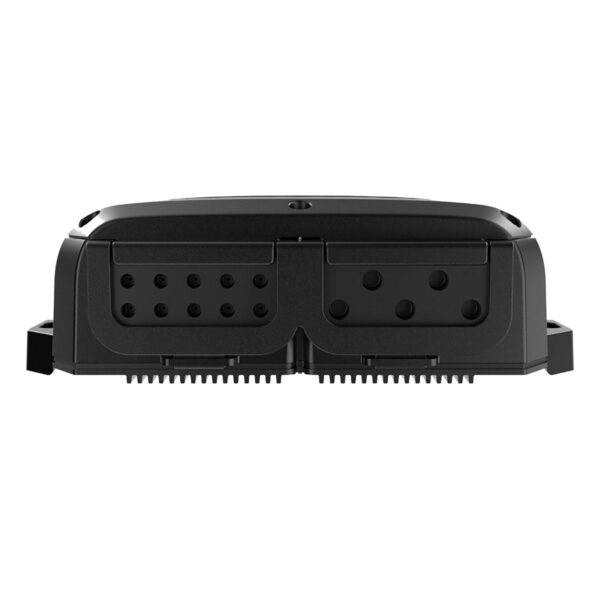

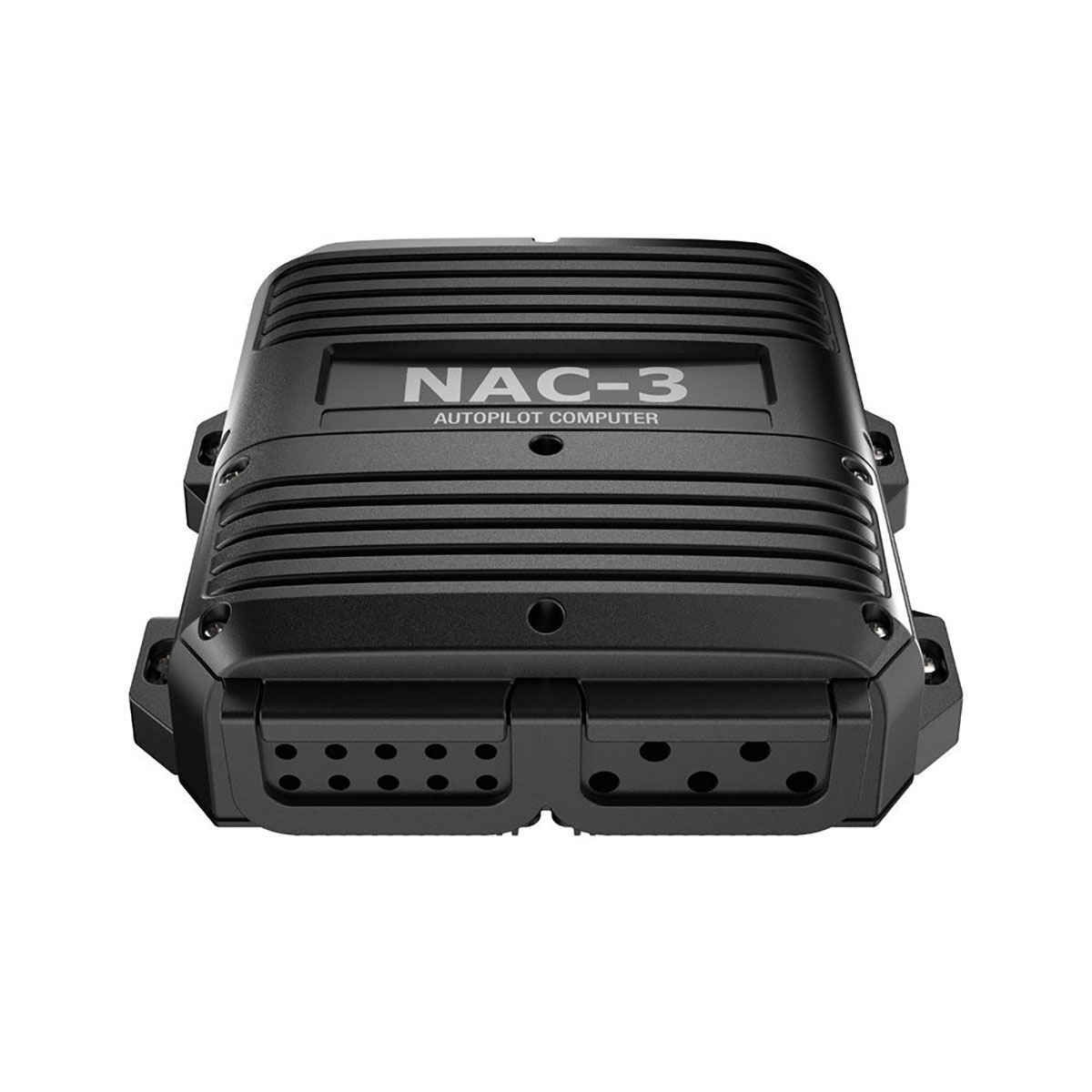

Computador do Piloto Automático Navico NAC-3

Saída de alta potência



A CPU de piloto NAC-3 é recomendada para embarcações acima de 10 metros (35 pés). Foi dimensionada para trabalhar com bombas de alta-potência como por exemplo RPU160 e RPU300, drives mecânicos como por exemplo Simrad DD15, drives hidráulicos lineares como por exemplo HLD2000, além de válvulas solenóides.



Rudder de feedback virtual



A tecnologia do feedback de rudder virtual (VRF) elimina a necessidade de instalação separada de um sensor de rudder tanto para motor de centro quanto popa em barcos de cascos planadores. Isso reduz o custo geral do sistema de piloto, além de reduzir também a complexidade do sistema, e é ideal para instalação em locais onde um sensor de rudder seria impraticável. O NAC-3 também suporta rudders conectados via SimNet ou NMEA2000, além de suportar sensores de rudder resistivos, para embarcações onde seja necessário utilização Feedback do rudder.



Fácil instalação



Padrão de rede NMEA2000 e entradas NMEA0183 permitem conectividade simples a bússola eletrônica, sensor de rudder, controle remoto de piloto automático e displays multifunção localizados em qualquer local da embarcação.



Detalhes



Performance confiável baseado em direção contínua

Recomendado para embarcações acima 10 metros (35 pés)

Compatível com bombas de alta corrente, drives mecânicos, drives hidráulicos e solenóide

Sensor de rudder virtual, simplifica a instalação

Suporte sensor de rudder RF25

Conectividade NMEA2000 a bússola eletrônica, sensor de rudder, controle remoto de piloto automático e displays multifunção

Entrada NMEA0183



Especificação



Suporte a sensores NMEA2000 e NMEA0183

Saída 12/24VDC. Controle de motor Rev. 30A, 50A pico (1 seg). Controle de solenóide 10A (min. 10mA)

Integração com drive bomba/motor reversível, solenóide on/off

Suporte a sensor de rudder RF300, RF45X, RF25N, RF70 & VRF



Conectividade



Sentenças NMEA0183 suportadas entrada: AAM, ACK, APB, BOD, BWC, DPT, GGA, GLL, HDG, HDT, HSC, RMA, RMB, RMC, ROT, THS, TNT, VBW, VHW, VLW, VTG, ZDA. Saída: HDG (10Hz) or HDT (10Hz), RSA (5Hz)

NMEA0183 1x Tx, 1x Rx NMEA0183 terminal, 4800, 9600, 19200 & 38400 Baud

NMEA2000 1x CAN terminal, 1 LEN



Elétrica



Potência de consumo máxima 750W

Potência de consumo típica 100mA + carga do drive

Fusível recomendado 30A

Voltagem de alimentação 12/24VDC +30 -10%



Ambiente



Temperatura de operação -15 to +55C

Temperatura de armazenamento -30C to +70C

Impermeabilidade IPx2



Distância segura da bússola 0,5m



Especificações físicas



Dimensões 204 x 190 x 57mm

Instalação em antepara

Peso 0.7kg
